Le local onduleur photovoltaïque est le cœur névralgique de toute grande installation photovoltaïque. Il est absolument indispensable d’y accorder une attention particulière, car la performance et la fiabilité de votre production d’énergie en dépendent. Au-delà de l’efficacité, la sécurité est un enjeu majeur, notamment en matière de risques électriques et d’incendie.
C’est pourquoi le choix et la conception de votre local, abritant l’onduleur photovoltaïque, doivent être réalisés dans le strict respect des normes en vigueur. Containers Solutions propose des solutions modulaires clé en main pour garantir une conformité totale de votre installation.
Qu’est-ce qu’un local onduleur photovoltaïque?

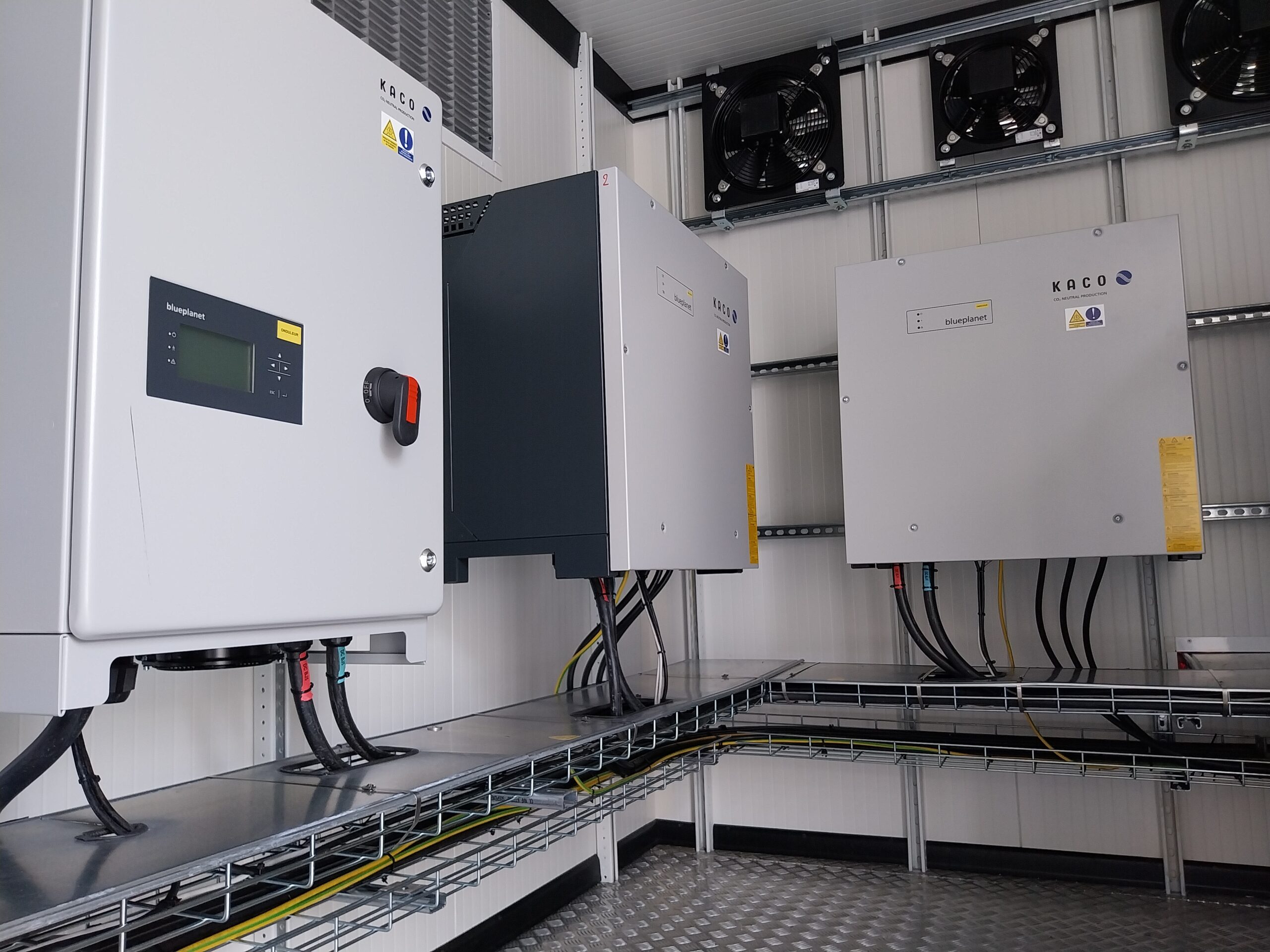

Le local onduleur photovoltaïque est une infrastructure spécifiquement dédiée à l’hébergement des équipements de conversion et de protection d’un système photovoltaïque. Sa fonction principale est de protéger l’onduleur photovoltaïque qui transforme le courant continu (DC) des panneaux solaires en courant alternatif (AC) ainsi que les coffrets de protection, les transformateurs et les systèmes de supervision.
Il existe plusieurs désignations pour ce type de local :
- Local onduleur ou local technique onduleur : Termes génériques désignant l’espace abritant l’onduleur.
- Local technique photovoltaïque : Terme plus large pouvant inclure des équipements additionnels.

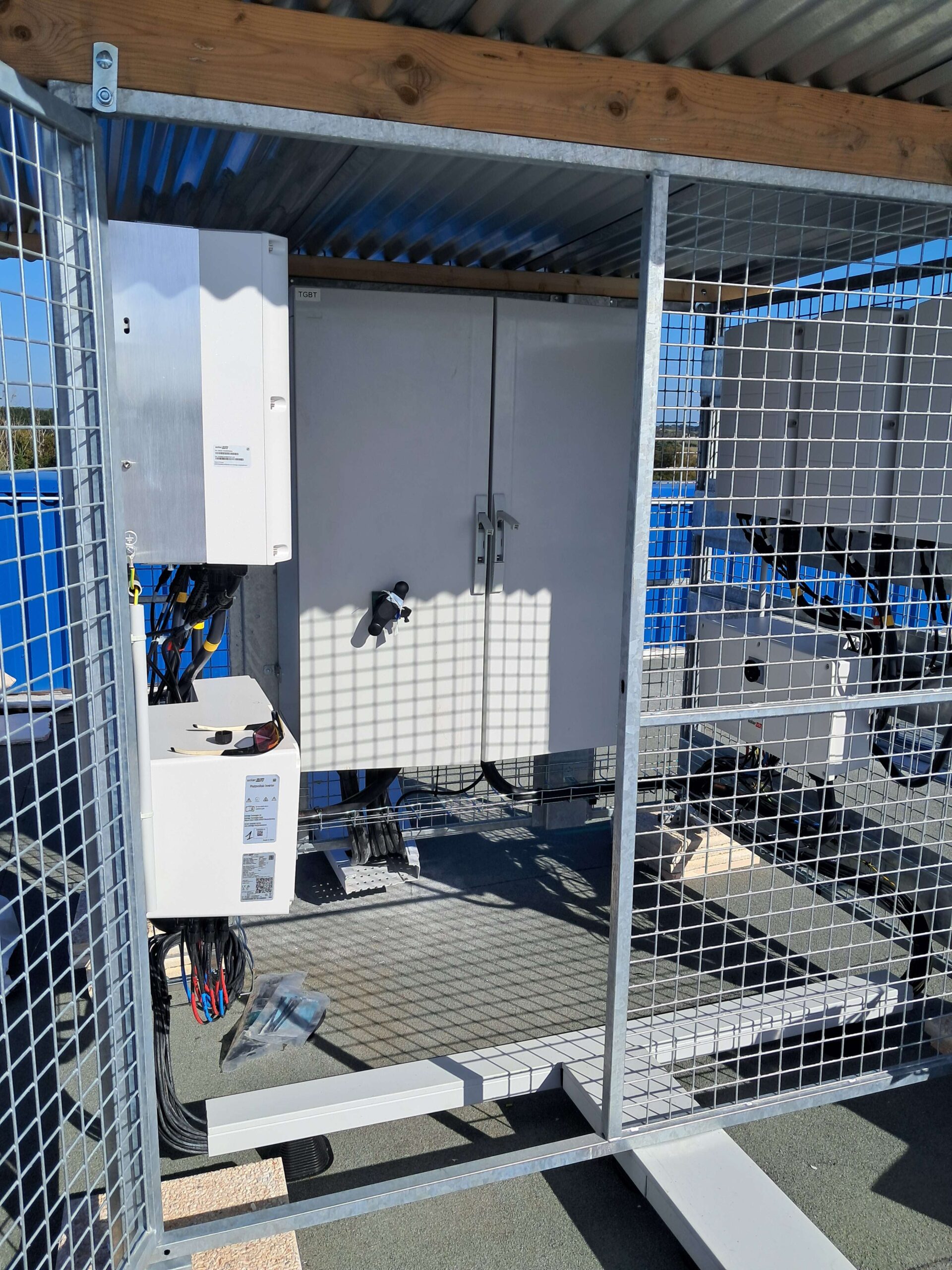

- Shelter photovoltaïque : Désigne spécifiquement une structure préfabriquée, souvent modulaire, conçue pour un environnement extérieur.
La conception du local onduleur photovoltaïque doit garantir un environnement stable et sécurisé pour assurer le fonctionnement optimal de l’onduleur.
En savoir plus sur le shelter photovoltaïque
Quelle réglementation s’applique au local onduleur photovoltaïque ?
La réglementation du local onduleur est un ensemble complexe d’obligations légales, normatives et assurantielles. Elles visent principalement à prévenir le risque d’incendie et à garantir la sécurité des intervenants, y compris les services de secours.
La Règle APSAD D20 et la sécurité incendie
La Règle APSAD D20 est le référentiel clé dans le domaine de la sécurité incendie des installations photovoltaïques. Bien que d’application volontaire, elle est très souvent exigée par les compagnies d’assurance. Elle impose des mesures strictes d’isolement et de protection contre les risques d’incendie dans l’environnement de l’onduleur photovoltaïque.
Arrêtés ICPE, ERP et conformité
Selon la taille de l’installation (puissance) et le type de bâtiment (industriel soumis aux ICPE ou Établissement Recevant du Public – ERP), des arrêtés spécifiques s’appliquent. Ces textes renforcent les exigences en matière de résistance au feu et d’isolement du local. Le non-respect de cette réglementation photovoltaïque peut entraîner l’interdiction d’exploiter le site ou la nullité de la couverture assurantielle.
Distances, ventilation et coupure pompier
La réglementation impose des exigences précises sur l’accès et la sécurité. Le dispositif de coupure pompier ou coupure d’urgence doit être clairement identifié et facilement accessible aux secours, permettant d’isoler la partie AC de l’installation. La ventilation est également régie par des normes strictes, l’accumulation de chaleur étant un facteur de risque d’incendie.
Les caractéristiques techniques d’un local onduleur photovoltaïque conforme
La performance d’une installation photovoltaïque dépend de l’environnement technique créé par le local technique onduleur. Les exigences portent sur les matériaux, la gestion thermique et le raccordement photovoltaïque.
Ventilation et gestion thermique pour la performance
L’onduleur photovoltaïque dégage une quantité importante de chaleur. Sans une ventilation adéquate, la température excessive entraîne une baisse de rendement, voire des arrêts de production, réduisant la durée de vie de l’équipement. Les solutions peuvent être une ventilation naturelle (grilles d’aération haute et basse) ou, pour les fortes puissances ou les environnements chauds, une ventilation mécanique ou un système de climatisation dédié.
Étanchéité, isolation et matériaux coupe-feu
La structure doit garantir une étanchéité totale aux intempéries et une isolation thermique efficace pour maintenir une température interne stable, quelles que soient les conditions extérieures. Surtout, pour se conformer à la norme APSAD D20 et prévenir un incendie, les parois doivent être en matériaux résistants au feu. Le concept de local onduleur coupe-feu implique l’utilisation de matériaux comme l’acier galvanisé ou le béton préfabriqué, souvent avec des panneaux isolés classés EI ou REI.
Raccordement et distance onduleur tableau électrique
Le dimensionnement du local doit prendre en compte la distance entre l’onduleur et le tableau électrique (tableau général basse tension ou TGBT). La longueur des câbles influence la perte d’énergie, d’où l’importance de minimiser la distance entre l’onduleur et le point de raccordement photovoltaïque au réseau. La conception doit optimiser la circulation des câbles DC (depuis les modules photovoltaïques) et AC (vers le réseau).
Les différents types de locaux onduleurs photovoltaïques
Le choix de la solution constructive dépend des contraintes du site, du budget et des exigences de durabilité. Chaque type de local onduleur présente des avantages spécifiques.
Local préfabriqué béton : robustesse et durabilité
Le local en béton préfabriqué offre une robustesse et une durée de vie exceptionnelles. Il présente une excellente résistance au feu, se rapprochant naturellement des exigences d’un local onduleur coupe-feu. Sa masse inertielle aide également à réguler les variations de température. Cependant, sa rigidité et son poids le rendent moins flexible en cas d’évolution future.
Local modulaire acier : rapidité et flexibilité

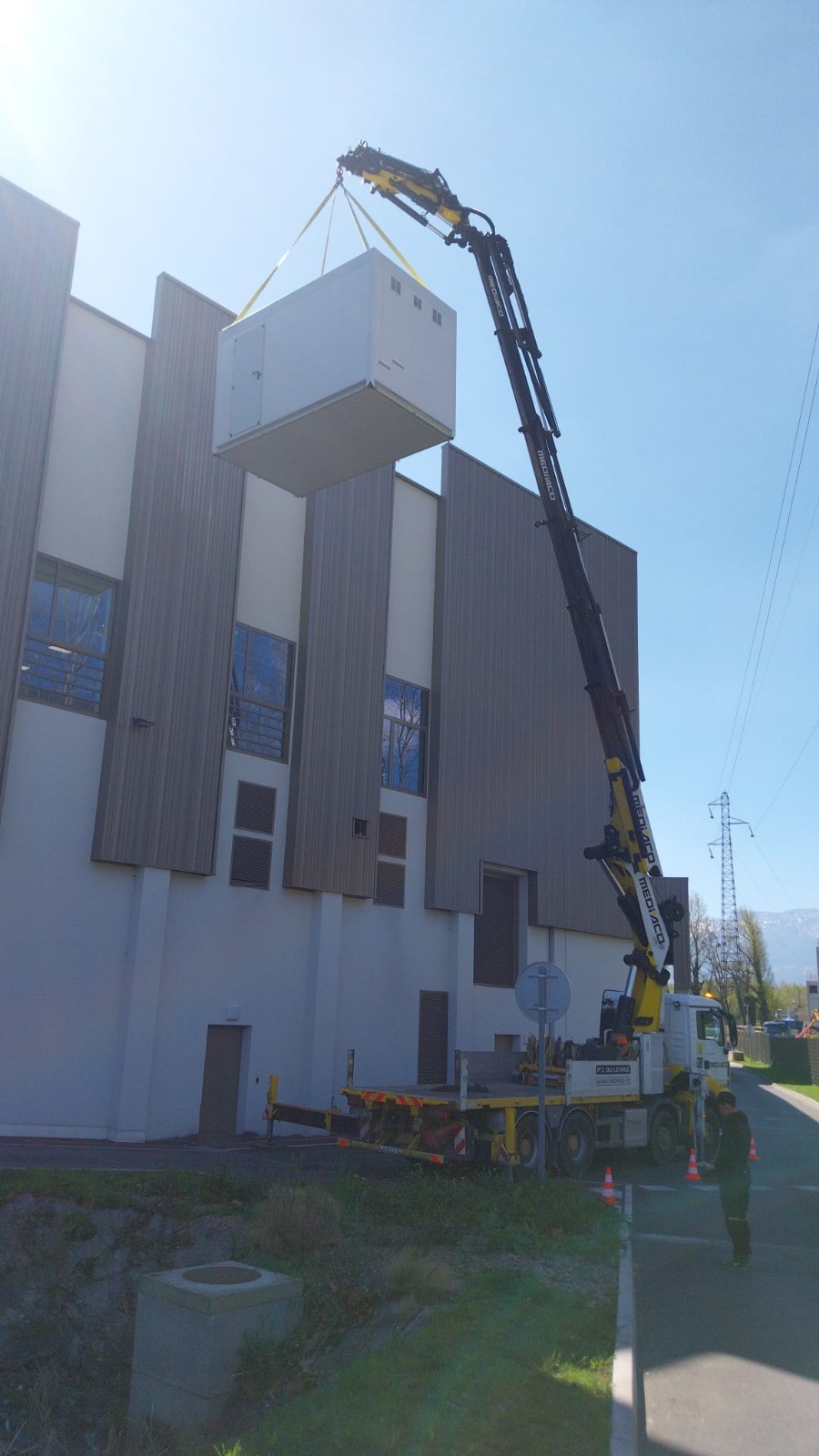

La solution modulaire en acier est la plus flexible. Ces structures sont fabriquées rapidement en usine (solution modulaire). Le local onduleur modulaire en acier peut être livré clé en main et s’installe en quelques heures. Il est facilement transportable, démontable et modifiable pour s’adapter à l’évolution de l’installation photovoltaïque.
Shelter photovoltaïque personnalisé : design et intégration
Le shelter photovoltaïque est la solution par excellence pour les projets exigeants. Il s’agit d’une conception sur mesure qui permet une intégration architecturale et technique parfaite. Que la structure soit en acier ou en matériaux composites, elle est pensée pour optimiser la ventilation, la sécurité, et le passage des câbles, tout en respectant l’esthétique du site.
Comment bien choisir son local onduleur photovoltaïque ?
Le choix d’un local onduleur photovoltaïque doit être une décision éclairée, basée sur plusieurs critères fondamentaux.
Puissance, nombre d’onduleurs et dimensions
Le dimensionnement du local est directement lié à la puissance de l’installation photovoltaïque et au nombre d’onduleurs photovoltaïques. Il ne s’agit pas seulement de loger les équipements, mais aussi de respecter les dégagements nécessaires pour la ventilation et la maintenance. Un local surdimensionné est coûteux, un local sous-dimensionné met en péril la performance.
Environnement, contraintes réglementaires et budget
L’emplacement (extérieur ou intérieur, zone climatique) influence le choix des matériaux et du système de ventilation. Les contraintes réglementaires (ERP, ICPE, APSAD D20) sont non négociables et doivent déterminer la nature coupe-feu et l’isolement du local. Enfin, le budget doit intégrer non seulement le coût d’acquisition, mais aussi les frais de maintenance et d’exploitation sur le long terme.
Containers Solutions, concepteur de locaux onduleurs photovoltaïques sur mesure
Containers Solutions s’est positionné comme le spécialiste de la conception et de la fabrication de structures modulaires pour l’énergie. Notre expertise garantit une solution de local onduleur photovoltaïque qui allie performance, sécurité et rapidité de déploiement.
Nous proposons une conception sur mesure, prenant en compte les dimensions exactes de vos équipements, les besoins spécifiques en ventilation et les exigences de votre cahier des charges. La fabrication est réalisée en usine, assurant une qualité optimale et une conformité réglementaire totale, notamment pour le classement coupe-feu du local onduleur.
Notre engagement est de fournir une solution clé en main, livrée directement sur votre chantier, prête à être raccordée. Nous offrons également une large personnalisation des équipements (extinction, détection incendie, accès, couleurs) pour une intégration parfaite dans votre environnement.
N’hésitez pas à consulter notre page dédiée au local onduleur et à découvrir nos autres solutions modulaires.
Questions fréquentes sur le local onduleur photovoltaïque
Les professionnels ont souvent des questions précises sur les aspects techniques et normatifs. Voici les réponses aux interrogations les plus courantes.
Où doit être placé l’onduleur photovoltaïque ?
L’onduleur photovoltaïque doit être placé le plus près possible des panneaux solaires afin de minimiser la longueur des câbles DC et les pertes d’énergie associées. Il doit être dans un emplacement sec, ventilé et protégé des chocs, ce qui rend le local onduleur photovoltaïque extérieur (shelter) idéal.
Quelles sont les dimensions d’un local onduleur ?
Les dimensions d’un local onduleur sont variables. Elles dépendent directement de la puissance de l’installation photovoltaïque (nombre d’onduleurs) et de l’espace requis pour la maintenance et la ventilation des équipements. Les locaux préfabriqués vont souvent de quelques mètres carrés à plusieurs dizaines de mètres carrés.
Quelle distance entre panneaux solaires et onduleur ?
La distance idéale est la plus courte possible, afin d’optimiser l’efficacité énergétique du système photovoltaïque. Plus la distance est courte, moins les pertes de tension dans les câbles DC sont importantes.
Le local onduleur doit-il être coupe-feu?
Oui, en général, le local onduleur doit être conçu avec des parois et des portes de degré coupe-feu pour prévenir la propagation d’un éventuel incendie onduleur photovoltaïque. Les exigences spécifiques dépendent de la réglementation photovoltaïque applicable (APSAD D20, ICPE, ERP).
Quelle est la réglementation du local onduleur ?
La réglementation du local onduleur est régie par des textes variés, incluant les arrêtés ministériels pour les ICPE, les règlements de sécurité pour les ERP, et la Règle APSAD D20.
Quelle ventilation prévoir ?
La ventilation doit être dimensionnée pour évacuer la chaleur produite par l’onduleur et maintenir une température interne inférieure au seuil critique (souvent 40°C). Elle peut être naturelle (par convection) ou forcée (par extracteurs mécaniques) selon la puissance de l’installation.
Le choix de votre local onduleur photovoltaïque est déterminant pour la réussite et la sécurité de votre projet. Ne faites aucun compromis sur la conformité et la performance.
Faites confiance à l’expertise de Containers Solutions pour concevoir votre solution modulaire. Découvrez nos constructions modulaires et obtenez une étude de faisabilité.
Demandez votre devis pour un shelter photovoltaïque sur mesure et parfaitement sécurisé.
