Le local onduleur est un élément central d’une installation photovoltaïque. Il abrite les onduleurs et équipements électriques assurant la conversion du courant continu en courant alternatif. Sa conception doit respecter une réglementation stricte (APSAD D20, normes ERP, ICPE) pour garantir la sécurité incendie, la protection des personnes et la conformité réglementaire de toute installation solaire.
Découvrez nos solutions modulaires
Qu’est-ce qu’un local onduleur photovoltaïque ?
Le local onduleur photovoltaïque est un espace technique sécurisé où sont installés les onduleurs solaires et les équipements électriques de conversion du courant continu (DC) en courant alternatif (AC). Il joue un rôle central dans la performance et la sécurité d’une installation solaire.
Sa conception doit respecter des normes strictes (APSAD D20, ERP, ICPE) garantissant la protection incendie, la ventilation adaptée et la conformité réglementaire de l’ensemble du système photovoltaïque.
Quelle réglementation encadre les locaux onduleurs ?
La conception et l’exploitation d’un local onduleur sont encadrées par un ensemble de textes visant la conformité et la sécurité. Le non-respect de ces dispositions expose l’exploitant à des risques majeurs, qu’ils soient juridiques, assurantiels ou opérationnels.
Il est donc impératif de s’appuyer sur des spécialistes pour garantir l’application correcte de la réglementation photovoltaïque.
La Règle APSAD D20 : référence de la sécurité incendie
La Règle APSAD D20 de l’Assemblée Plénière des Sociétés d’Assurance Dommages est un référentiel technique fondamental pour la prévention des risques d’incendie dans les systèmes photovoltaïques. Bien qu’elle soit d’application volontaire, elle est souvent exigée par les assureurs et constitue un standard de bonne pratique.
Cette règle préconise notamment que les onduleurs installés à l’intérieur des bâtiments soient placés dans un local technique doté de parois de degré coupe-feu (REI 30 ou plus, selon la configuration). Elle impose aussi un système de détection incendie adapté au risque électrique.
L’Arrêté du 19 juillet 2011 et les ICPE
L’arrêté photovoltaïque du 19 juillet 2011, modifiant l’arrêté du 4 octobre 2010 sur les Installations Classées pour la Protection de l’Environnement (ICPE) soumises à autorisation, fixe des obligations pour les installations de production d’électricité de grande ampleur.
Ces textes définissent les exigences minimales en termes de protections et de mesures de prévention. Ils peuvent notamment imposer des dispositifs électromécaniques de coupure d’urgence et des mesures de rétention en cas de pollution.
Réglementation ERP et exigences spécifiques
Lorsque l’installation photovoltaïque est mise en place sur un Établissement Recevant du Public (ERP), les normes ERP s’ajoutent à la réglementation générale. Ces normes renforcent les exigences en matière de sécurité incendie et d’évacuation. Par exemple, le local onduleur dans un ERP doit être isolé par des parois et planchers coupe-feu de degré au moins REI 60 (une heure) et les portes doivent être EI 30 (une demi-heure).
Les exigences techniques d’un local onduleur conforme
La conception matérielle du local onduleur est essentielle pour garantir sa sécurité et sa performance. Ces obligations techniques vont bien au-delà de la simple installation des onduleurs.

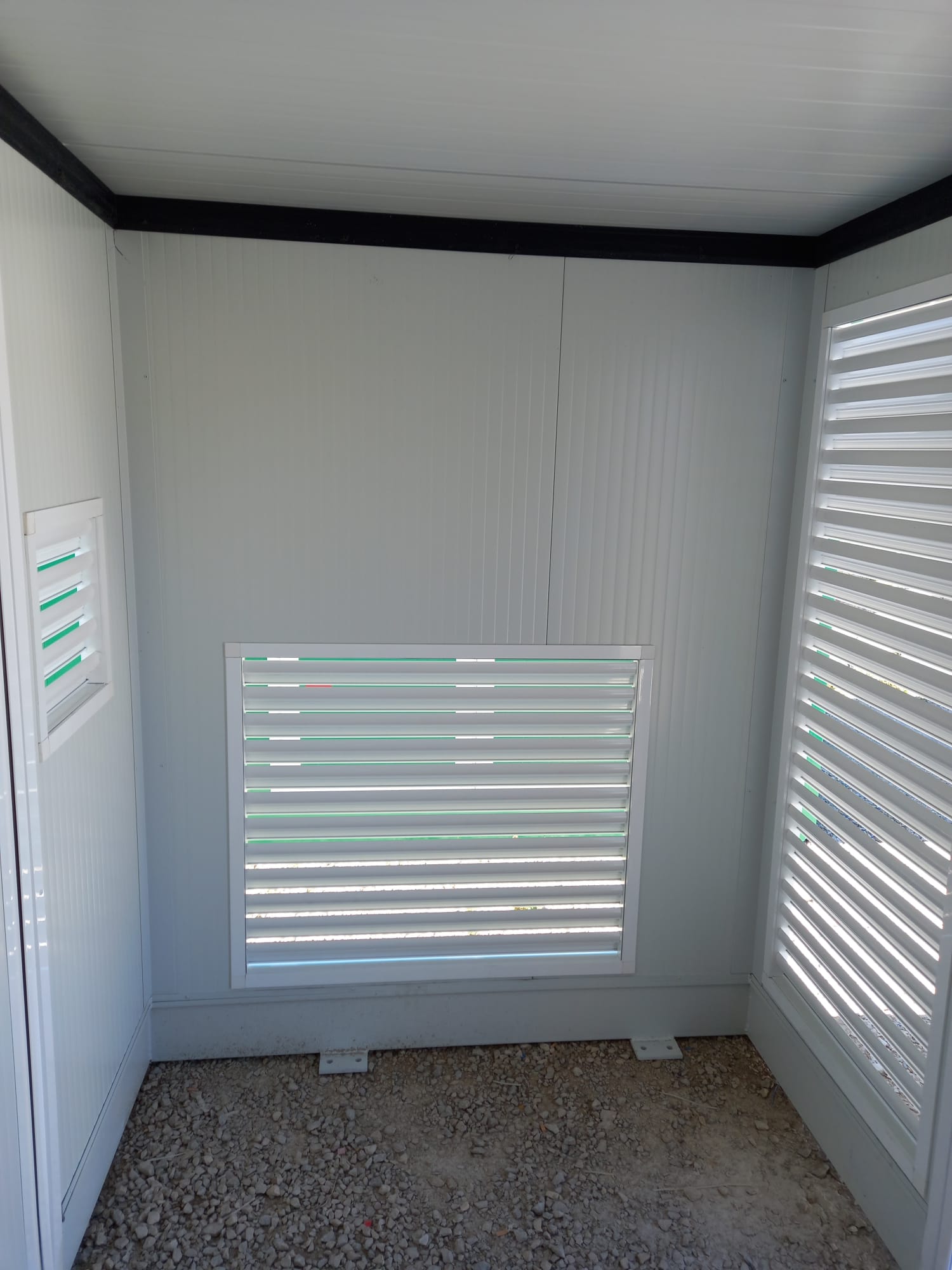

Ventilation et gestion thermique : le défi de la chaleur
La production de chaleur par les onduleurs en fonctionnement est un facteur critique. Une ventilation insuffisante du local onduleur photovoltaïque entraîne une surchauffe, réduisant le rendement et la durée de vie des équipements. La conception doit prévoir une dissipation thermique efficace, souvent par ventilation naturelle (grilles d’aération basse et haute) ou forcée (système de climatisation ou extracteur mécanique) si la température ambiante dépasse les recommandations du fabricant (souvent 40°C). La ventilation doit garantir que l’appareil fonctionne dans la plage de température recommandée pour optimiser l’efficacité.
Isolation coupe-feu et matériaux résistants
L’isolation est un point clé de la sécurité incendie. Pour éviter la propagation d’un éventuel départ de feu depuis le local vers le bâtiment principal (ou inversement), le local doit être conçu comme un local coupe-feu. Selon l’APSAD D20 ou les normes ERP, les parois, planchers et portes doivent présenter un degré de résistance au feu (REI ou EI) minimum (souvent 30 minutes ou 60 minutes). De même, les câbles DC cheminent jusqu’au local dans un cheminement technique protégé de degré coupe-feu EI 30 au minimum, hors locaux à risques particuliers.
Accessibilité, signalisation et sécurité du personnel
Le local onduleur est une zone à risque électrique. L’accès doit être strictement réservé au personnel autorisé. La signalisation doit être sans équivoque : pictogrammes dédiés au risque photovoltaïque à l’extérieur, aux accès du local, et à proximité de la coupure générale. De plus, les allées de circulation à l’intérieur du local doivent respecter une largeur minimale (souvent 1 mètre) pour permettre la maintenance et l’intervention du personnel en toute sécurité.
Obligations de sécurité et dispositifs de coupure
L’aspect le plus sensible des installations électriques photovoltaïques est la présence constante de tension (DC) des panneaux, même après la coupure du réseau (AC). C’est pourquoi des dispositifs de coupure spécifiques sont obligatoires.
Coupure pompier et accès aux secours
L’obligation coupure pompier est centrale pour la sécurité. Bien que non systématiquement exigée pour la coupure du circuit DC par la réglementation générale, des dispositifs de coupure pour l’intervention des services de secours sont généralement requis. Ces commandes doivent être regroupées en un même lieu, souvent à proximité du dispositif de mise hors tension du bâtiment, et clairement identifiées par la mention « attention présence de 2 sources de tension ». Le local onduleur lui-même doit être signalé sur les plans destinés aux secours.
Raccordement réseau public et protections
Le raccordement réseau public impose l’installation d’une Protection Générale (PG) et d’un Dispositif de Coupure d’Urgence (DCU) sur la partie AC. De plus, des protections contre la surtension, le court-circuit et l’incendie sont primordiales pour la protection incendie globale de l’installation.
Bonnes pratiques pour la conception d’un local onduleur
Pour aller au-delà de la seule conformité, il est recommandé d’adopter des bonnes pratiques pour optimiser la performance et la durée de vie de votre installation.
Choisir l’emplacement idéal et le dimensionnement

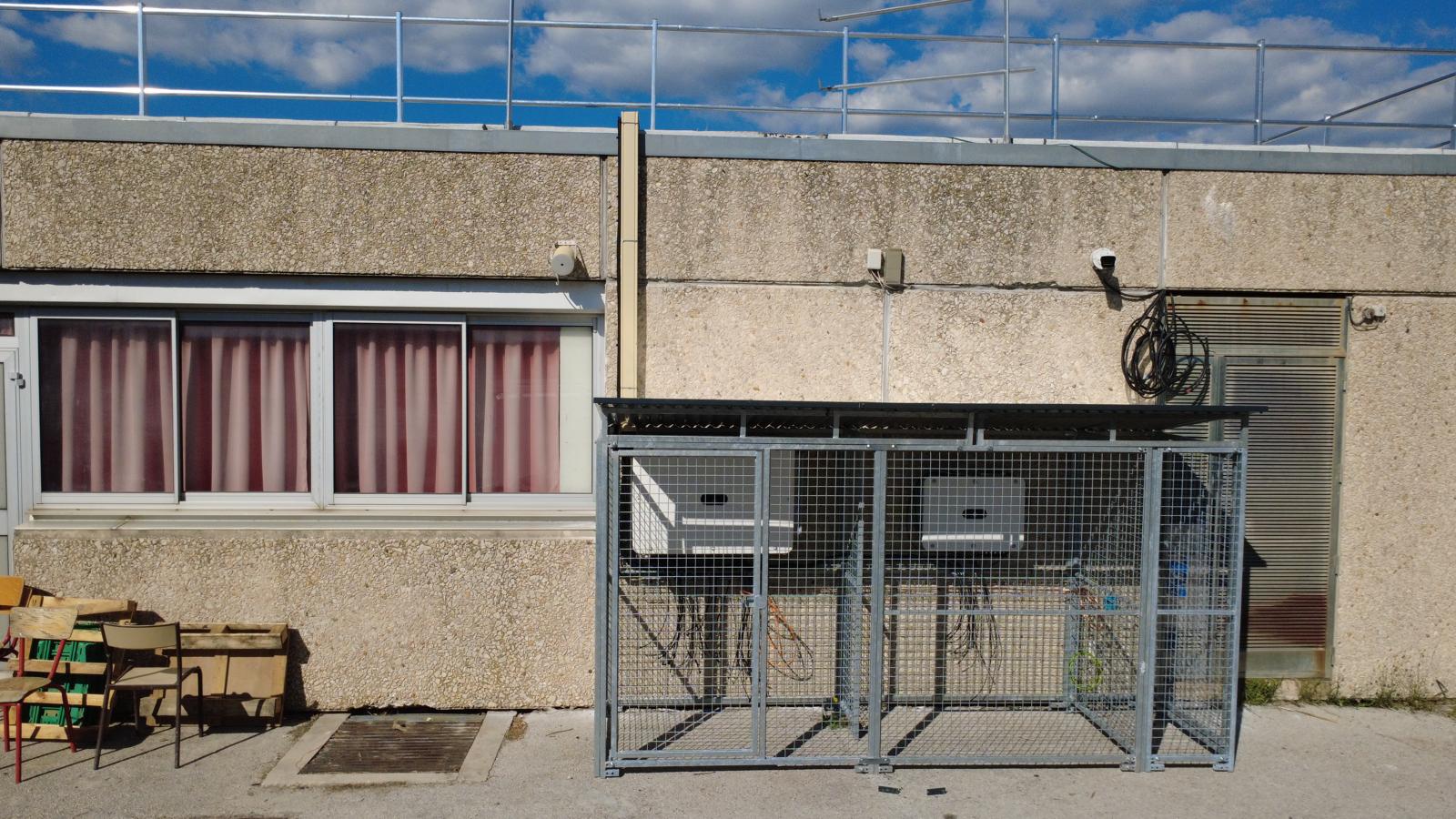

L’emplacement du local technique photovoltaïque doit minimiser la longueur des câbles DC pour limiter les pertes de tension et optimiser la production photovoltaïque (généralement moins de 100 mètres entre panneaux et onduleurs). Un positionnement extérieur (type shelter ou container) est souvent privilégié pour isoler le risque électrique du bâtiment principal. Le dimensionnement doit prévoir l’espace pour les équipements, les allées de circulation (1m minimum), et les besoins en ventilation (naturelle ou forcée).
L’expertise modulaire de Containers Solutions
C’est là que l’expertise de Containers Solutions prend tout son sens. Nous concevons et réalisons des solutions modulaires clé en main, notamment des locaux onduleurs préfabriqués. Nos constructions modulaires sont pensées pour respecter l’ensemble des contraintes réglementaires : isolation coupe-feu, système de ventilation optimisé et conformité aux exigences des normes (ERP, APSAD D20, etc.).
Le choix d’un local modulaire assure une meilleure maîtrise des coûts, des délais de construction raccourcis, et une garantie de conformité dès la livraison. Grâce à notre expertise, nous vous offrons une solution technique à la fois sécurisée et performante pour l’hébergement de votre installation.
Nous vous accompagnons de l’étude de faisabilité à la mise en service, en passant par la conception sur mesure de votre local TGBT ou onduleur, pour des installations durables et sans surprise réglementaire.
Questions fréquentes sur la réglementation du local onduleur
Les installateurs et bureaux d’études se posent régulièrement des questions précises sur les obligations liées au local onduleur. Voici les points les plus souvent soulevés.
Où doit être placé l’onduleur dans une installation photovoltaïque ?

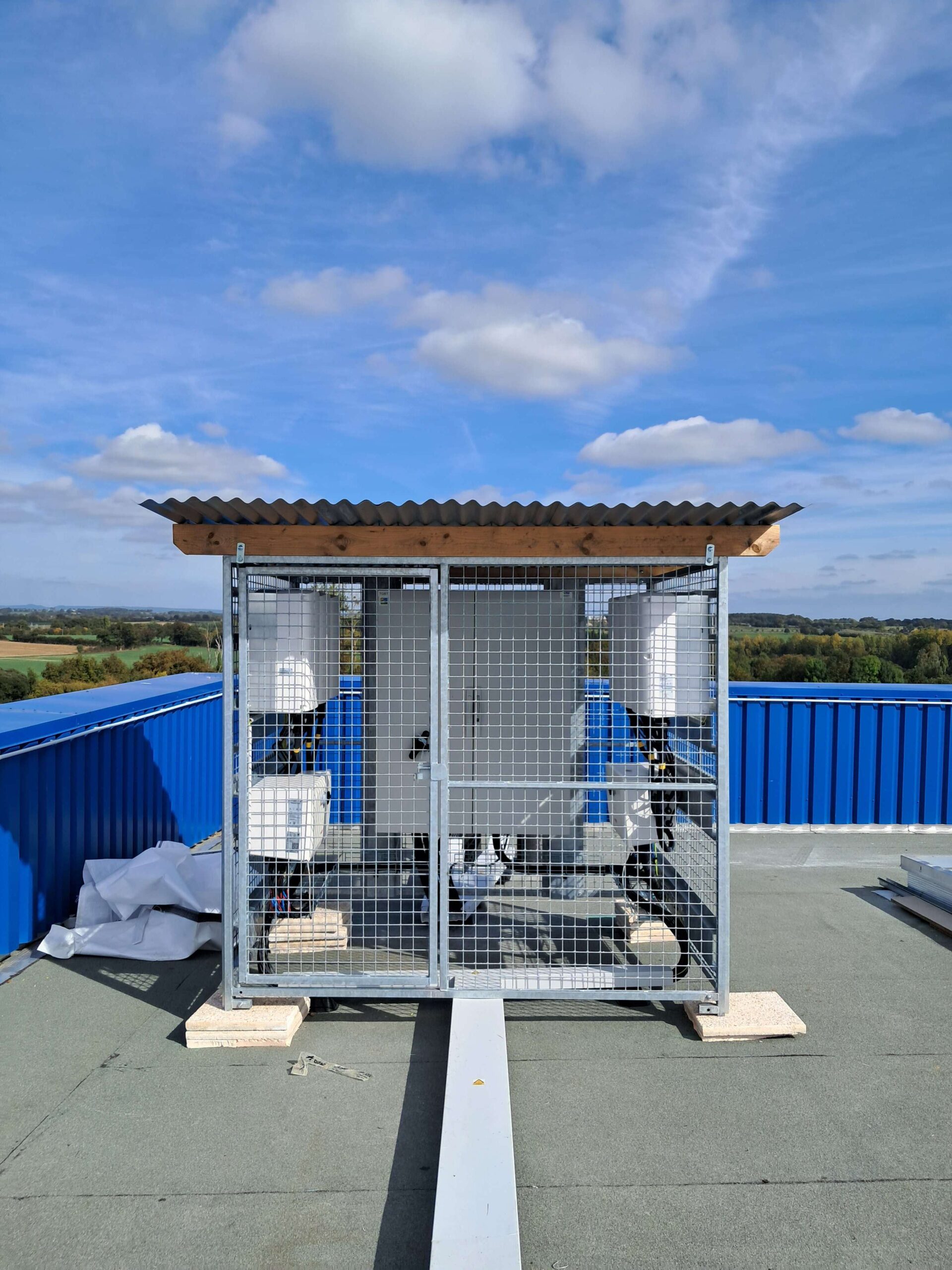

L’onduleur peut être placé en toiture, à l’intérieur du bâtiment, ou dans un local technique extérieur (type container). La meilleure solution est celle qui minimise la longueur des câbles DC (pour optimiser le rendement) tout en garantissant la sécurité. S’il est en toiture, il doit être isolé par un dispositif EI 60 de la toiture. S’il est à l’intérieur, il est soumis aux exigences strictes du local onduleur coupe-feu.
Un local onduleur doit-il être coupe-feu?
Oui, en règle générale, pour les installations intérieures, le local onduleur doit être considéré comme un local à risque et doit être un local coupe-feu. L’APSAD D20 préconise un degré coupe-feu (REI) de 30 minutes au minimum pour ses parois. En normes ERP ou pour les ICPE, le degré exigé est souvent plus élevé (REI 60 ou plus).
Quelle est la règle APSAD D20 ?
La règle APSAD D20 est un référentiel de l’assurance (appliqué volontairement ou exigé par l’assureur) qui détaille les mesures de prévention et de protection contre l’incendie pour les installations photovoltaïques. Elle encadre la conception des locaux, la distance entre les équipements et les dispositifs de coupure et d’alerte.
Quelle ventilation prévoir dans un local onduleur ?
La ventilation doit être suffisante pour maintenir les onduleurs dans leur plage de température de fonctionnement optimale (généralement inférieure à 40°C). Selon la puissance, une simple ventilation naturelle (ouvertures en partie basse et haute) peut suffire, mais une ventilation forcée, voire une climatisation, peut être nécessaire pour les grandes installations ou les locaux fortement isolés.
Faut-il un permis ou une autorisation pour créer un local onduleur ?
La création d’un local onduleur modulaire ou d’une construction nouvelle peut nécessiter une déclaration préalable de travaux ou un permis de construire, en fonction de sa surface, de sa hauteur et de l’impact sur l’environnement existant. Dans le cadre des ICPE, la création du local s’inscrit dans la procédure d’autorisation ou d’enregistrement de l’installation photovoltaïque elle-même.
Conclusion : Assurer la conformité de votre installation
La gestion de la réglementation photovoltaïque autour du local onduleur est un exercice de rigueur technique. Entre les exigences d’isolation coupe-feu, les contraintes de ventilation et l’obligation coupure pompier photovoltaïque, la conformité électrique et la sécurité incendie demandent une expertise spécialisée.
En choisissant un partenaire expérimenté comme Containers Solutions pour la conception et la réalisation de votre local onduleur, vous vous assurez de respecter toutes les normes en vigueur, de l’APSAD D20 aux normes ERP, et de maximiser la performance et la durée de vie de votre installation photovoltaïque.
Pour un projet mené en toute sérénité, contactez nos experts pour une étude personnalisée et un local onduleur conforme et sécurisé. Demandez votre devis personnalisé dès aujourd’hui.
Consultez nos solutions modulaire ou à nous faire une demande de devis.
