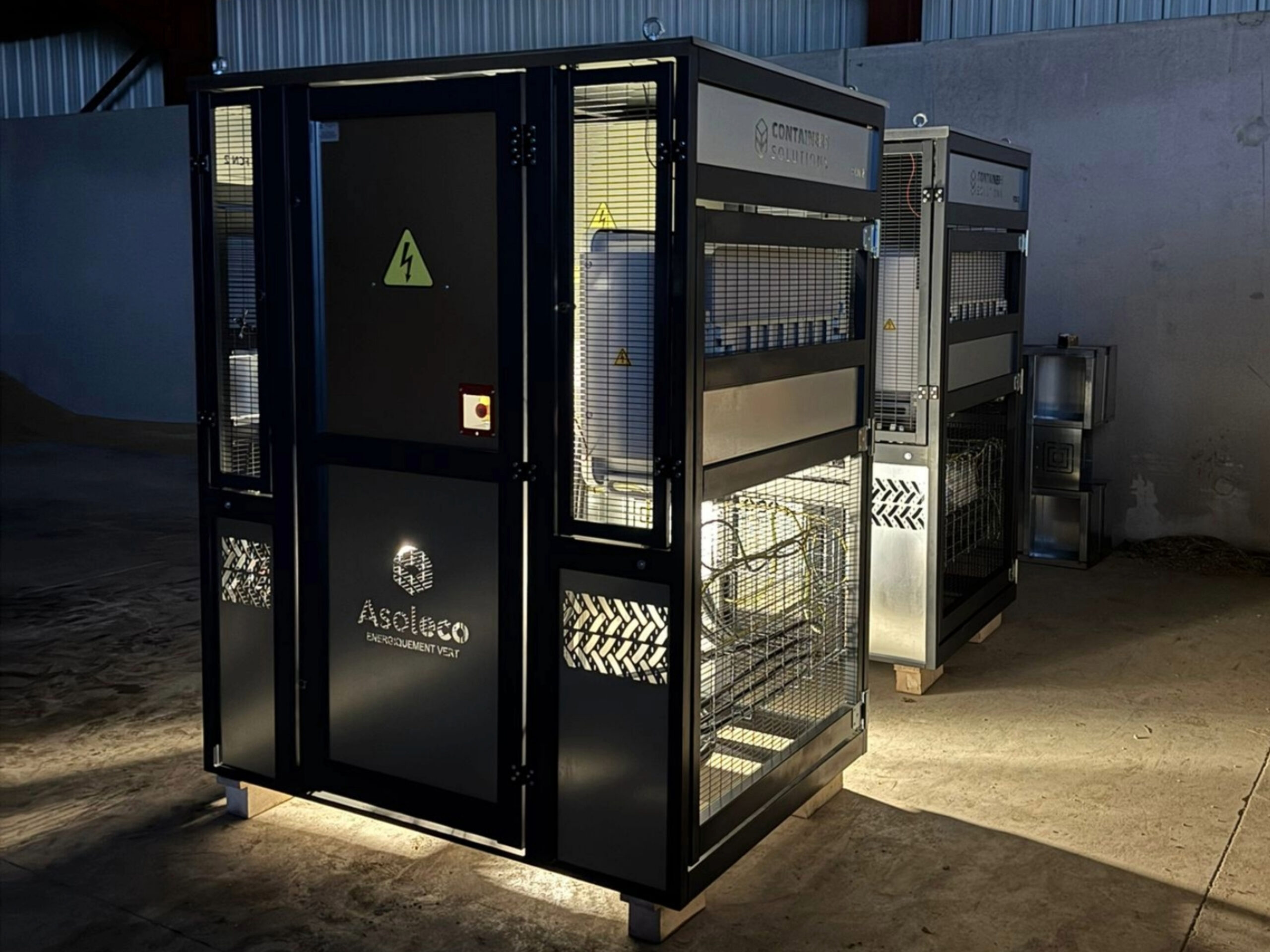

Qu’est-ce qu’un shelter photovoltaïque ?
Un shelter photovoltaïque est une structure spécialement conçue pour assurer la sécurité et l’optimisation des installations photovoltaïques. Il joue un rôle crucial dans la conversion de l’énergie solaire produite par les panneaux solaires en électricité utilisable.
Cet abri solaire est équipé d’un tableau général basse tension (TGBT), un élément essentiel qui permet la distribution et la protection de l’installation électrique. Il intègre également plusieurs dispositifs d’onduleurs. Ces derniers ont pour fonction de transformer le courant continu généré par les panneaux solaires en courant alternatif, utilisable dans nos foyers et nos entreprises.
En somme, le shelter photovoltaïque est un véritable centre de contrôle et de conversion de l’énergie solaire, contribuant ainsi à l’efficacité et à la durabilité des installations photovoltaïques.
Le shelter photovoltaïque est donc un élément clé dans le fonctionnement et la sécurité d’une installation photovoltaïque. Il garantit non seulement la protection des équipements électriques, mais aussi l’optimisation de la production d’énergie solaire.
Quelle est la composition d’un shelter photovoltaïque ?
Un shelter / container Photovoltaïque va généralement contenir :
- Des onduleurs dont la taille et le poids dépend de la puissance du site
- Des boîtiers de jonction pour le courant alternatif qui regroupent l’arrivée de différents “string” de panneaux (un string est la liaison en série de X panneaux photovoltaïques)
- Un tableau électrique général
- Un réseau électrique avec prises, interrupteurs, éclairage, système de climatisation ou d’extraction d’air éventuels
- Le système de monitoring pour suivre l’installation et envoyer les données de production et de défaillance via le réseau.
Pourquoi installer un shelter photovoltaïque ?
Un shelter photovoltaïque est une structure solide et modulable, spécialement conçue pour assurer la protection des équipements d’une installation photovoltaïque et assurer une conversion optimale de l’énergie produite par les panneaux en électricité injectable sur le réseau. Il sert d’abri pour le système de pilotage de l’énergie dégagée par les panneaux. Voici quelques raisons pour lesquelles il est judicieux d’installer un shelter photovoltaïque :
- Protection des équipements : Les shelters photovoltaïques offrent une protection robuste contre les intempéries, les variations de température et les intrusions, garantissant ainsi la longévité et la performance optimale des équipements électriques.
- Optimisation de l’espace : En centralisant le système de pilotage de l’énergie dans un shelter photovoltaïque, vous pouvez optimiser l’utilisation de l’espace disponible, idéale pour les environnements urbains ou industriels où l’espace est limité.
- Durabilité et écologie : En adoptant une solution énergétique renouvelable, les shelters photovoltaïques contribuent à la réduction de l’empreinte carbone et à la promotion de pratiques durables.
- Sécurité accrue : Les shelters photovoltaïques sont conçus pour offrir une protection maximale contre les intrusions et les pannes, garantissant ainsi la sécurité de vos installations.
Comment est installé mon shelter photovoltaïque ?
L’installation d’un shelter photovoltaïque nécessite une planification minutieuse et l’intervention de professionnels qualifiés.
Voici les étapes clés :
- Évaluation du site : Analysez les conditions du site pour déterminer l’emplacement optimal du shelter photovoltaïque.
- Préparation du terrain : Préparez le terrain en nivelant le sol et en installant les fondations nécessaires.
- Montage de la structure : Assemblez la structure du shelter en suivant les instructions du fabricant.
- Installation des équipements de pilotage : Installez les équipements de pilotage de l’énergie en respectant les normes de sécurité et les recommandations du fabricant.
- Raccordement électrique : Raccordez les équipements de pilotage et les autres équipements électriques en respectant les normes de sécurité.
Raccorder tous vos équipements sur un même site
L’un des avantages majeurs des shelters photovoltaïques est la possibilité de raccorder tous vos équipements sur un même site. Cela permet de centraliser la gestion de l’énergie et de simplifier la maintenance. En raccordant tous vos équipements à un shelter photovoltaïque, vous pouvez :
- Optimiser la production d’énergie : En centralisant la gestion de l’énergie, vous pouvez maximiser l’efficacité des panneaux solaires et réduire les pertes d’énergie.
- Simplifier la gestion : La centralisation des équipements facilite la gestion et la maintenance, réduisant ainsi les coûts et les temps d’intervention.
- Améliorer la sécurité : En raccordant tous vos équipements à un shelter sécurisé, vous pouvez mieux protéger vos installations contre les intrusions et les pannes.
Optimiser l’espace et les performances
Le shelter photovoltaïque est conçu pour maximiser l’utilisation de l’espace tout en assurant des performances optimales. Grâce à une structure modulable et compacte, il occupe le moins de place possible sur votre site. Les équipements sensibles comme les onduleurs, les batteries et le câblage sont protégés contre la poussière, les variations de température et d’hygrométrie, garantissant ainsi un fonctionnement optimal.
L’agencement intérieur est soigneusement planifié pour faciliter l’accès et la maintenance, réduisant ainsi les coûts et les temps d’intervention. De plus, les shelters photovoltaïques intègrent des systèmes de gestion de l’énergie avancés, permettant de surveiller et d’optimiser la production et la consommation d’énergie en temps réel.
Un shelter photovoltaïque offre une solution complète pour protéger vos équipements, optimiser l’espace et maximiser les performances de votre installation photovoltaïque.
Les différents types de shelter photovoltaïque
Les shelters photovoltaïques se déclinent en plusieurs types, chacun adapté à des besoins spécifiques et à des environnements particuliers. Voici un aperçu des principaux types de shelters photovoltaïques :

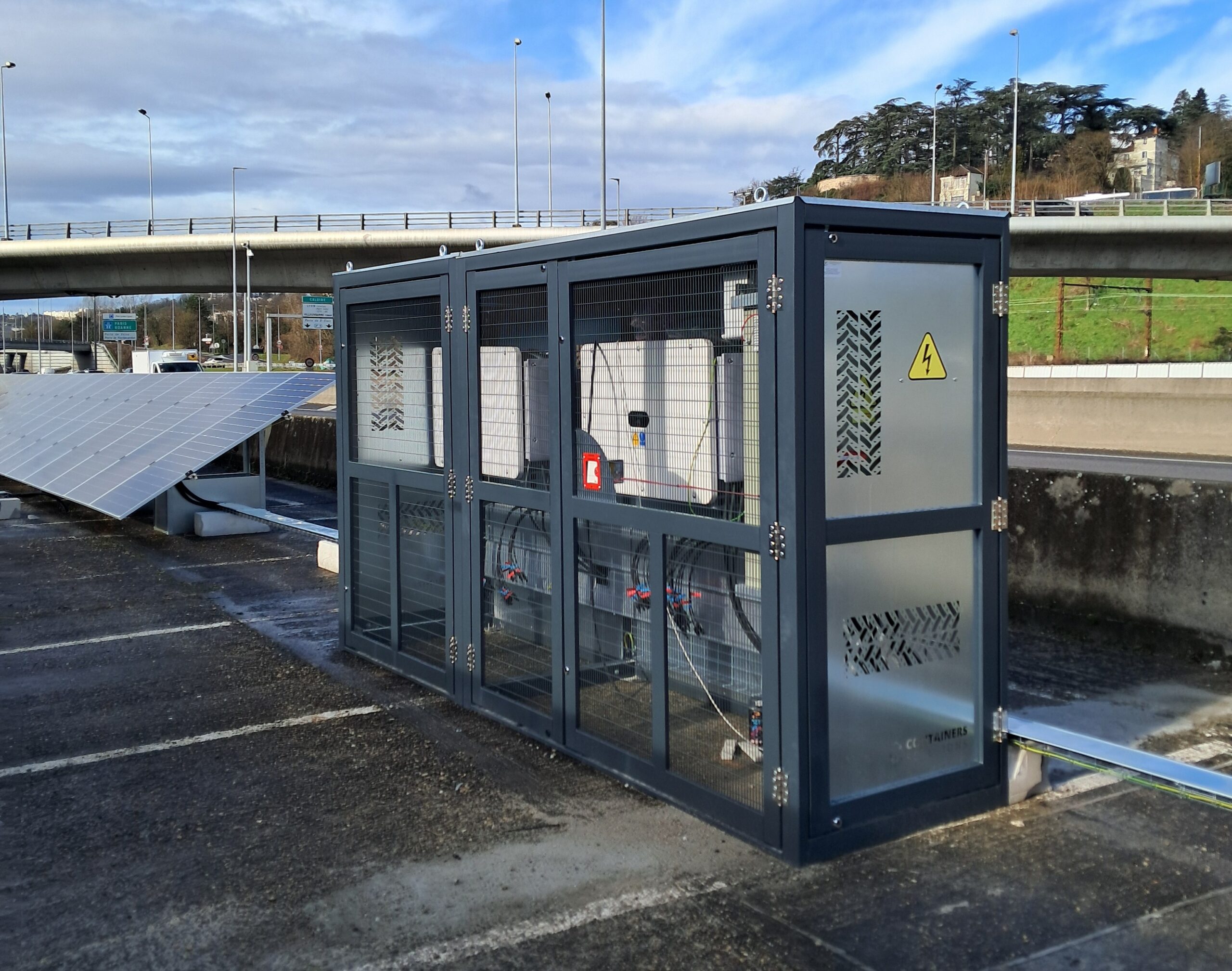

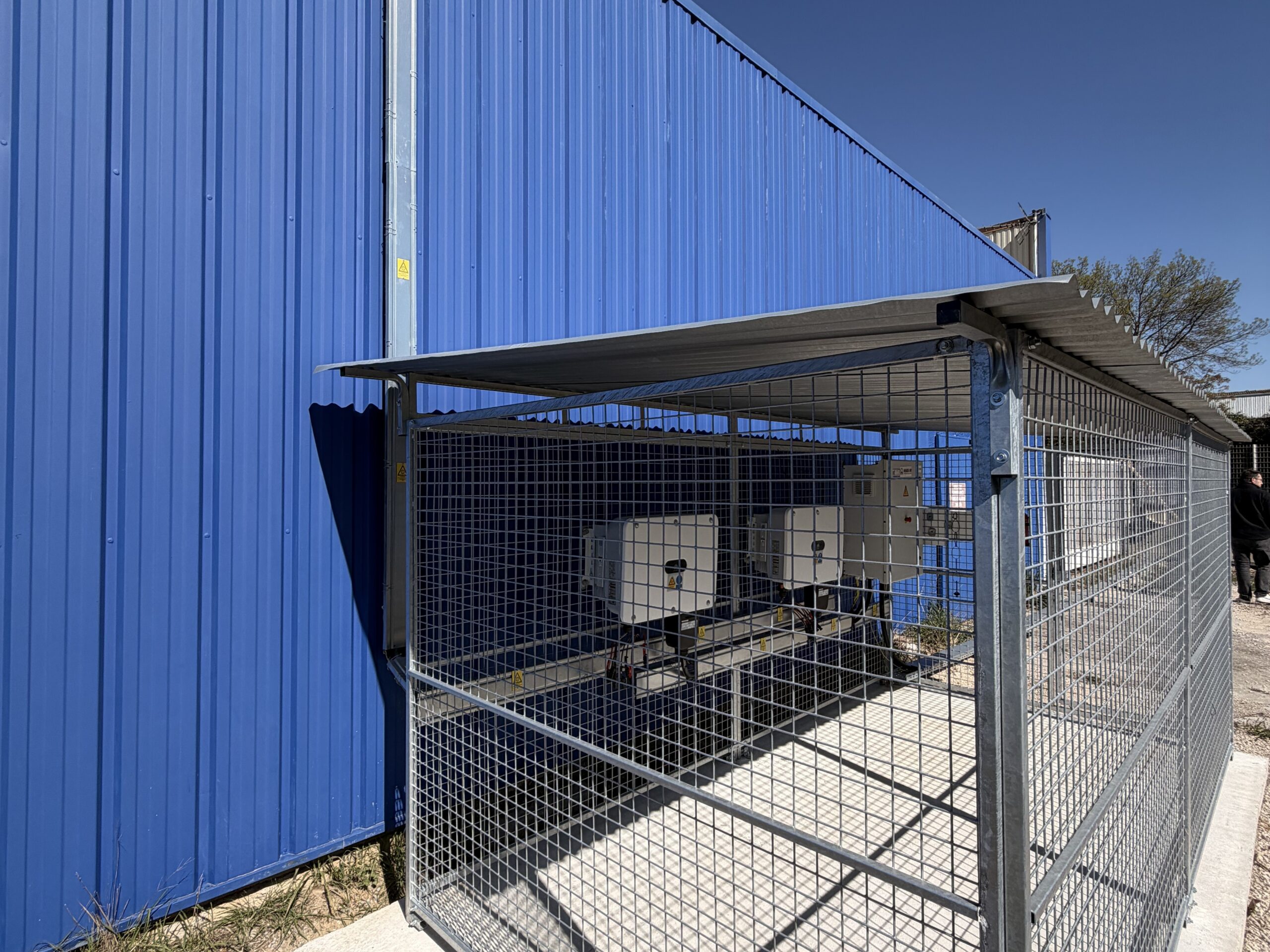

Le shelter grillagé
Le shelter grillagé est une structure légère et aérée, idéale pour les installations nécessitant une bonne ventilation. Il est souvent utilisé pour abriter des équipements électriques qui nécessitent une dissipation thermique efficace. Les panneaux grillagés permettent une circulation d’air optimale tout en offrant une protection contre les intrusions et les intempéries. Ce type de shelter est particulièrement adapté aux environnements où la sécurité et la ventilation sont des priorités.

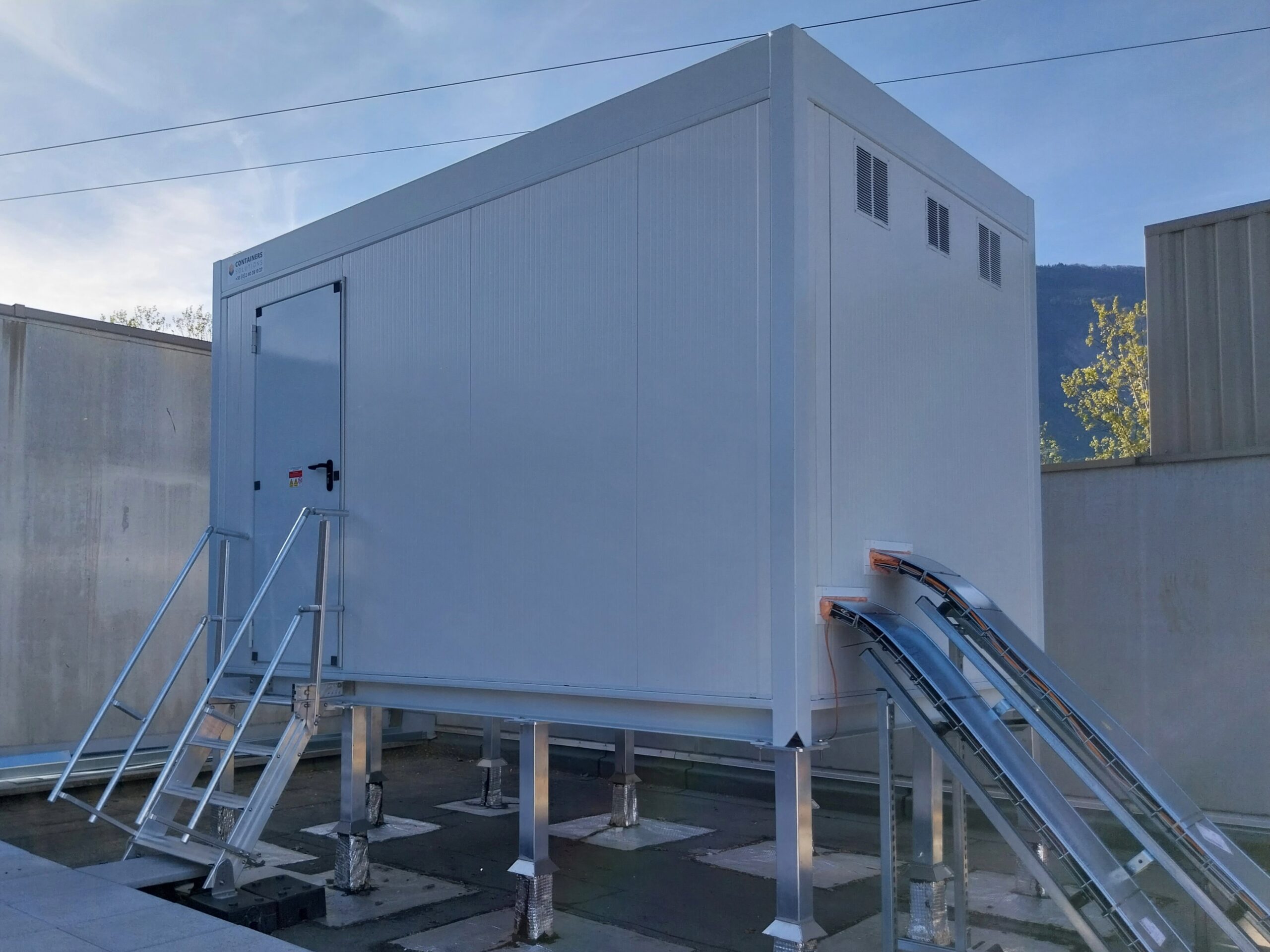

Le container
Le container est une solution robuste et sécurisée, souvent utilisée pour abriter des équipements sensibles ou de grande valeur. Les containers sont fabriqués à partir de matériaux résistants et peuvent être équipés de systèmes de climatisation pour maintenir une température constante. Ils offrent une protection maximale contre les intempéries, les variations de température et les intrusions, ce qui en fait une option idéale pour les installations nécessitant une sécurité accrue.

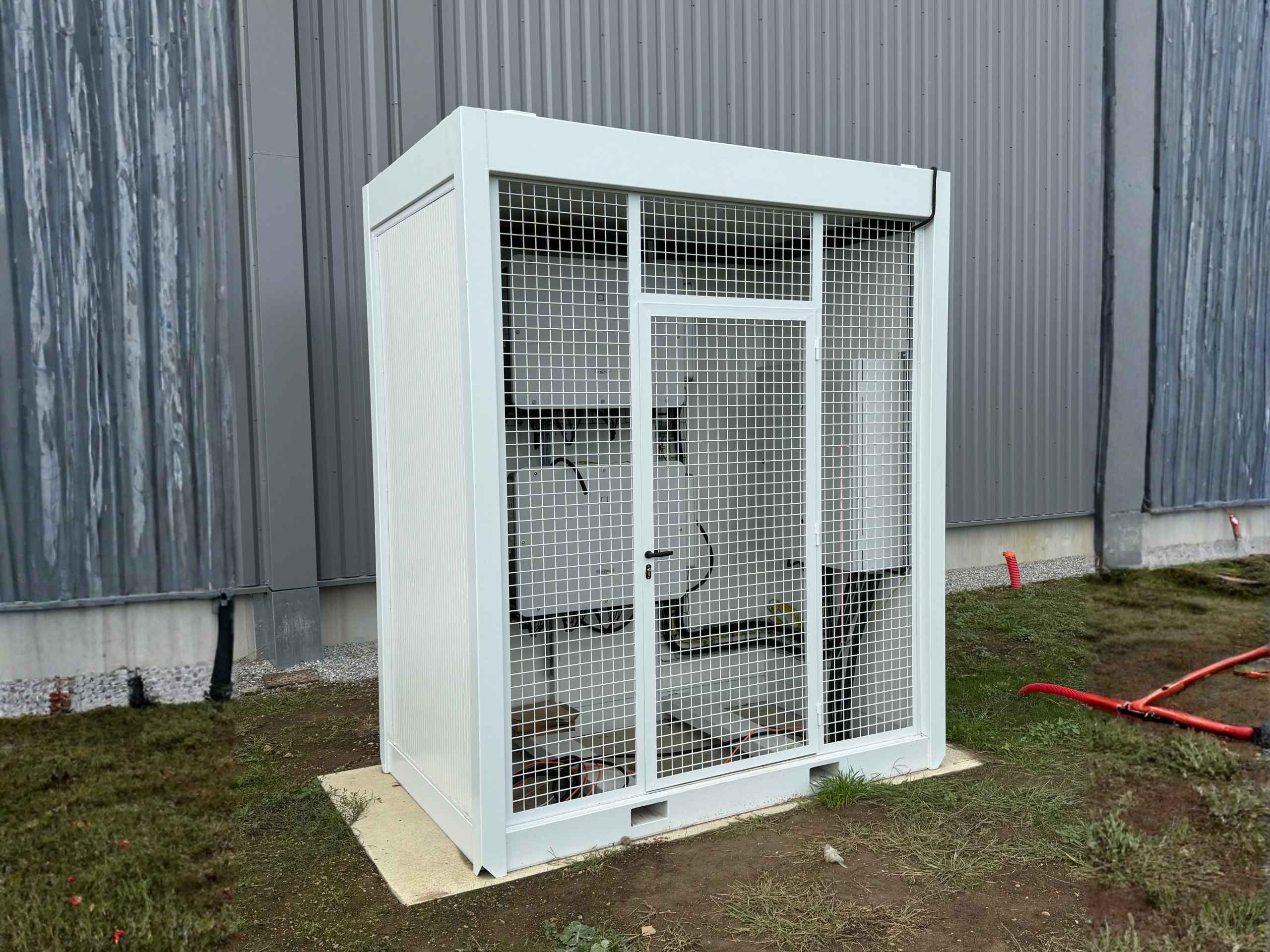

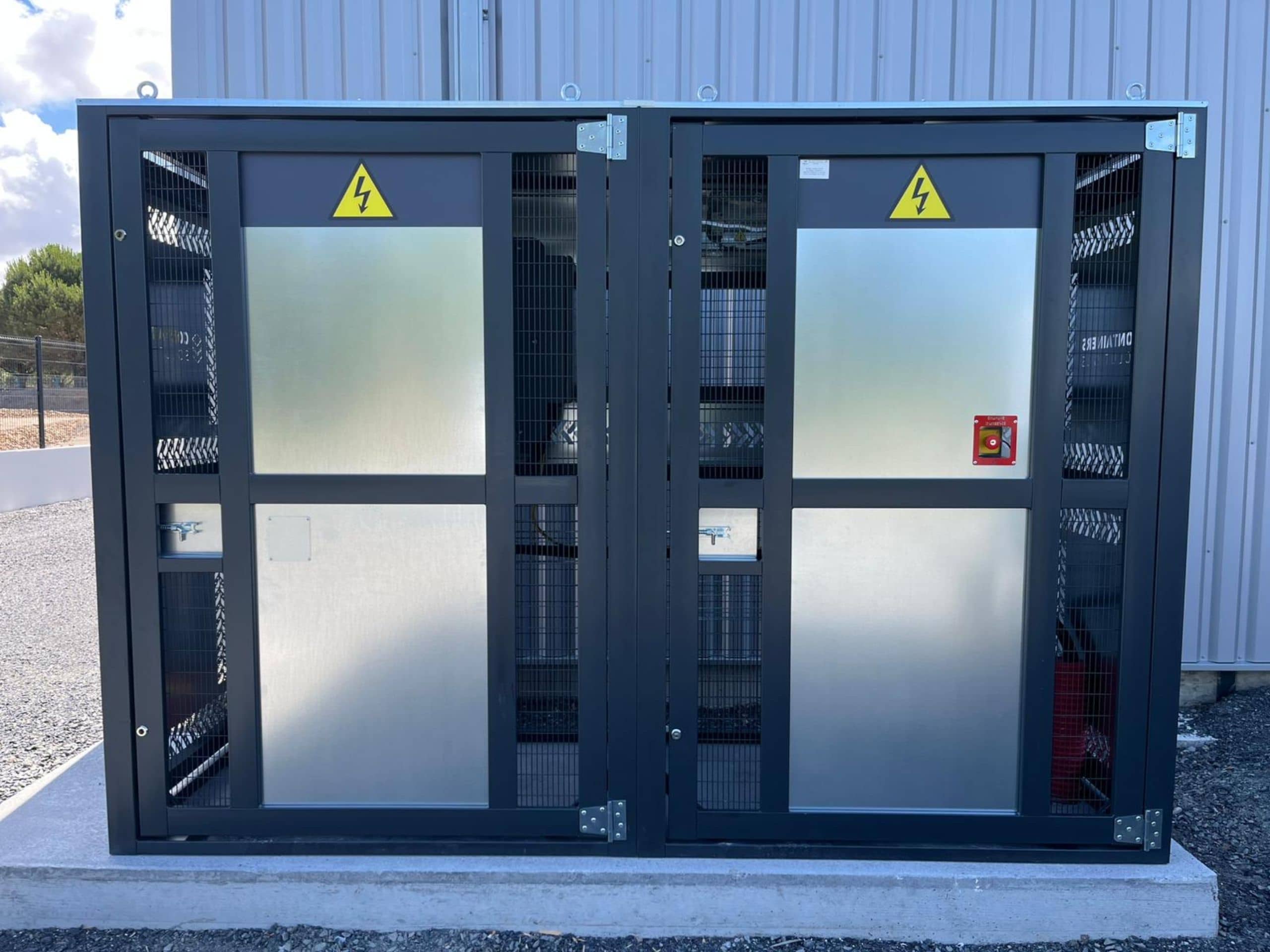

Le shelter sur mesure
Conçu spécifiquement pour répondre à vos besoins, il peut intégrer des fonctionnalités supplémentaires comme du coupe-feu (REI30, REI60, REI120).
Les shelters coupe-feu sont généralement demandés sur des sites classés ICPE.
Normes, installation, performance : ce qu’il faut savoir
L’installation d’un shelter photovoltaïque nécessite une planification minutieuse et le respect de certaines normes pour garantir la sécurité et l’efficacité de l’installation. Voici les aspects clés à considérer :
Quels critères pour choisir son shelter photovoltaïque ?
Le choix d’un shelter photovoltaïque dépend de plusieurs critères, notamment :
- Les besoins énergétiques : Évaluez la quantité d’énergie nécessaire pour alimenter vos équipements et choisissez un shelter photovoltaïque capable de gérer cette énergie de manière optimale.
- L’environnement : Considérez les conditions climatiques et les contraintes spatiales de votre site pour choisir un shelter adapté.
- La sécurité : Assurez-vous que le shelter photovoltaïque répond aux normes de sécurité en vigueur pour protéger vos équipements et les personnes.
- La durabilité : Optez pour des matériaux durables et résistants pour garantir la longévité de votre installation.
Normes de sécurité et performance
Les shelters photovoltaïques doivent respecter des normes strictes pour garantir la sécurité et la performance optimale. Les normes de sécurité incluent :
- Protection contre les intrusions : Les shelters doivent être équipés de systèmes de sécurité pour prévenir les intrusions et les vols.
- Résistance aux intempéries : Les matériaux utilisés doivent être résistants aux intempéries et aux variations de température.
- Conformité électrique : Les installations électriques doivent être conformes aux normes en vigueur pour éviter les risques d’incendie et les pannes, notamment la NF C15-100.
L’étude de votre besoin en Shelter photovoltaïque
Afin de réaliser une offre technique et financière adaptée pour l’installation photovoltaïque, nous prenons en compte :
- Les résistances de sol
- La partie Atex (pour le stockage des batteries)
- La livraison en volume ou en kit (généralement pour l’export)
- Les options et accessoires
- Le poids des différents équipements
- L’isolation et la ventilation du shelter
- Le refroidissement des équipements, notamment des onduleurs qui dissipent beaucoup de chaleur
Tous ces aspects sont rigoureusement étudiés pour adapter le produit aux caractéristiques du projet
Mode constructif des shelters photovoltaïques
Comme pour les autres projets de shelters techniques, le mode constructif va dépendre des caractéristiques techniques mentionnées dans le cahier des charges.
Il sera possible d’utiliser des containers maritimes modifiés pour des projets d’export alors que les solutions en panneaux sandwich ou en container mécano-soudé seront plutôt réservées à des marchés nationaux ou européens.
Pour de nombreux projets sur site isolé car éloignés des centres de vie, la question de la sécurisation du shelter sera un axe de réflexion important. En effet, les équipements, notamment les onduleurs, sont relativement chers et doivent être parfaitement sécurisés.
Outre le monitoring et les systèmes de caméras, les containers seront parfois équipés de portes de sécurité ou de systèmes de cadenas inviolables (plutôt dans le cas de containers maritimes).
Pour lutter contre l’échauffement et permettre aux onduleurs de fonctionner dans des plages de températures acceptables, on pourra au choix :
- Isoler et recourir à de la climatisation
- Ventiler au maximum avec des systèmes naturels ou à base d’extracteurs
- Rajouter une sur-toiture pour limiter les apports solaires directs.
Les shelters ou containers photovoltaïques sont généralement équipés de trémies au sol et/ou d’ouvertures permettant les arrivées et les départs électriques, l’arrivée se faisant en continu et les départs en alternatif.
Pour un certain nombre de réalisations off grid (non raccordées au réseau électrique) une partie du shelter va recevoir des batteries qui seront en charge de stocker l’énergie. Les batteries au plomb dégagent des vapeurs inflammables lors de la charge qui rendent l’atmosphère explosive. On parle d’environnement ATEX et un réseau de production d’électricité spécifique ne générant aucune étincelle va alors être mis en place.
Dans le cas des batteries sèches (à savoir fermées), il n’y a aucun dégagement de gaz explosif et la problématique ATEX est alors contournée.
C’est pourquoi les shelters et containers « à risque » sont, le plus souvent, séparés par une cloison fermée qui délimite la zone technique et la zone de stockage, de façon à sécuriser au mieux l’ensemble.
On le voit ici, un shelter photovoltaïque est un produit technique qui doit être étudié de près afin de rendre le meilleur service avec un niveau de sécurité optimal pour les biens et les personnes.
